磁致式静力水准仪 F-SZ10A-C
型号：F-SZ10A-C
量程：0～100mm, 0～200mm, 0～300mm
测量精度:0.1%FS
分辩率: 0.01mm
信息输出: RS485、Modbus
运行温度：-40°C~+80°C
保护等级: IP67
概述
F-SZ10A-C系列磁致式静力水准仪是一种高精密液位测量系统，是测量高差及其变化的精密仪器。该系统适用于测量多点的相对沉降。在使用中，多个静力水准仪的容器用通液管连接，每一容器的液位由磁致伸缩式液位传感器检测测出，传感器的浮子位置随液位的变化而同步变化，由此可测出各测点的液位变化量。
应用场景
该产品广泛应用大型储罐、大坝、核电站、高层建筑、基坑、隧道、桥梁、地铁、管廊等垂直位移和倾斜的监测。

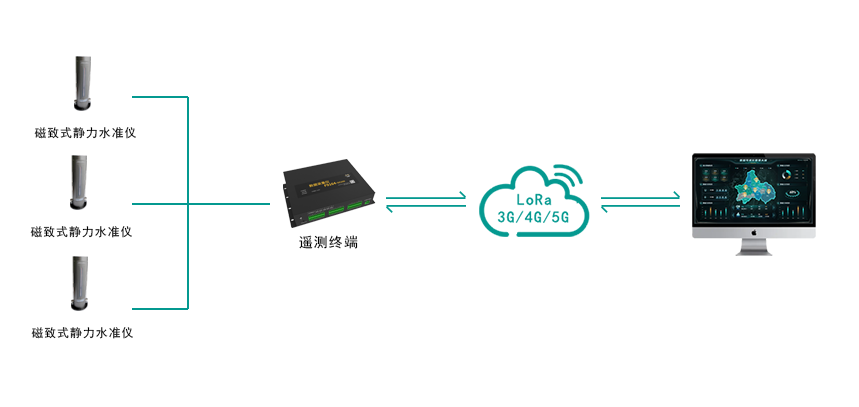

拓扑图

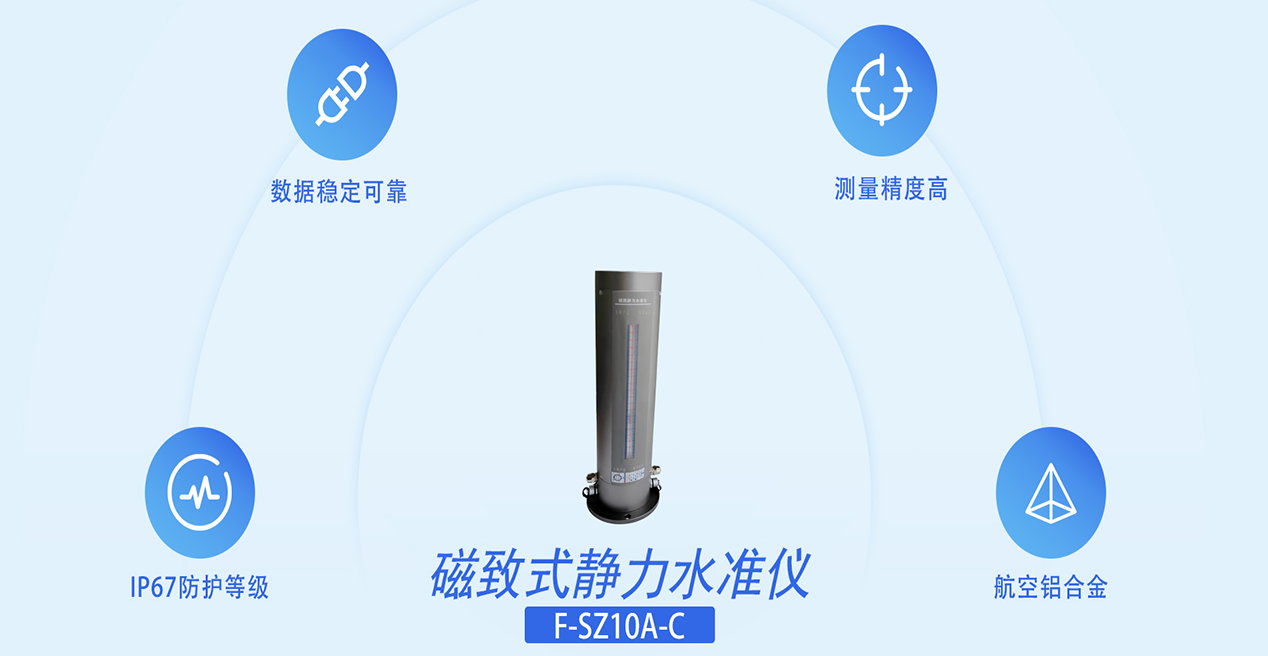

产品特点
技术参数
| 项目 | 内容 |
|---|---|
| 测量量程 | 0～100mm,0～200mm,0～300mm(其他量程可定制) |
| 测量精度 | 0.1%F.S（含温漂） |
| 分辩率 | 0.01mm |
| 输出信号 | RS485-RTU |
| 通讯协议 | MODBUS协议 |
供电
| 项目 | 内容 |
|---|---|
| 供电范围 | DC 12~24V |
物理特性
| 项目 | 内容 |
|---|---|
| 外壳 | 不锈钢，保护等级IP67 |
| 过程连接 | 导液管：ΦD10*d6.5mm PU管/ 导气管：ΦD8PU管 |
其他参数
| 项目 | 内容 |
|---|---|
| 工作温度 | -40～+80℃ |
| 储存温度 | -40～+85℃ |
| 相对湿度 | 95%(无凝结) |
下载列表
| 项目 | 日期 | 大小 | 下载 |
|---|---|---|---|
| F-SZ10A-C-磁致式静力水准仪技术规范V0.0.1 | 2024-01-31 | 630.7K |  |
